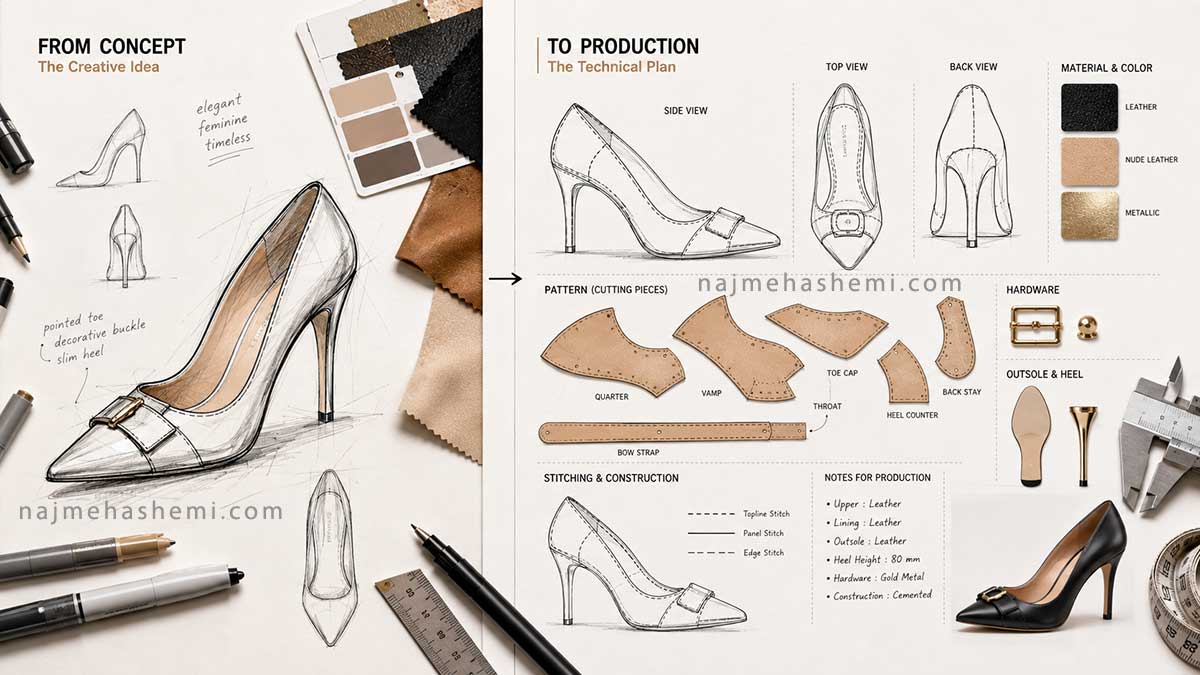

طراحی کفش برای تولید؛ چگونه یک ایده را به محصول قابل ساخت تبدیل کنیم؟

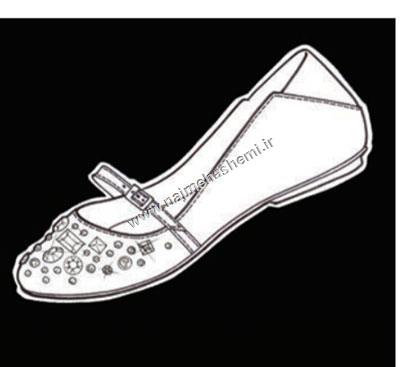

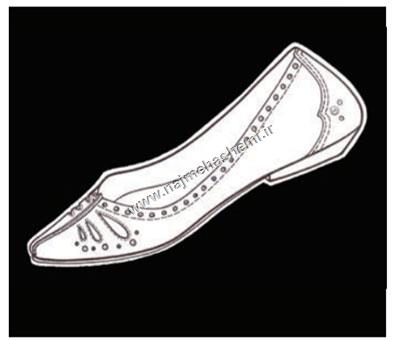

طراحی مسطح یا Flat Drawing یکی از مهم‌ترین مدارکی است که پس از پایان طراحی مفهومی تهیه می‌شود. این طراحی، زبان مشترک بین طراح، الگوساز، نمونه‌ساز و کارخانه تولید کفش است و تمام اطلاعات مورد نیاز برای ساخت محصول را در اختیار تیم تولید قرار می‌دهد.

در طراحی مسطح، هدف نمایش زیبایی یا رندر واقع‌گرایانه نیست؛ بلکه باید تمام اجزای کفش به شکلی دقیق، خوانا و بدون ابهام ترسیم شوند. به همین دلیل معمولاً از خطوط ساده، یکنواخت و بدون رنگ‌آمیزی استفاده می‌شود تا جزئیات فنی به‌وضوح دیده شوند.

بسته به نوع کفش، طراحی مسطح می‌تواند شامل نماهای مختلفی باشد، از جمله:

• نمای کنار (Side View)
• نمای بالا (Top View)
• نمای سه‌رخ (Three-quarter View)
• در برخی مدل‌ها نمای پشت یا زیر کفش

هرچه طراحی پیچیده‌تر باشد، ممکن است برای نمایش کامل جزئیات به نماهای بیشتری نیاز باشد.

چگونه جزئیات را در طراحی تولید نشان دهیم؟

در طراحی برای تولید، کوچک‌ترین جزئیات نیز اهمیت دارند. اگر محل یک دوخت، برش یا یراق‌آلات به‌درستی مشخص نشود، ممکن است نمونه ساخته‌شده با آنچه طراح در ذهن داشته تفاوت زیادی پیدا کند.

به همین دلیل بهتر است در طراحی مسطح موارد زیر کاملاً مشخص باشند:

• خطوط دوخت
• محل اتصال قطعات رویه
• پنل‌های مختلف کفش
• نوع و محل یراق‌آلات
• بندها و سوراخ‌های بند
• سگک‌ها و زیپ‌ها
• قطعات تزئینی
• محل اتصال پاشنه و زیره

هرچه اطلاعات فنی کامل‌تر باشد، ارتباط میان طراح و تیم تولید دقیق‌تر خواهد بود و احتمال بروز خطا در نمونه‌سازی کاهش پیدا می‌کند.

اهمیت وزن خطوط در نقشه فنی کفش

یکی از اصول مهم طراحی برای تولید، استفاده صحیح از وزن خطوط است. تغییر ضخامت خطوط باعث می‌شود اجزای مختلف کفش بهتر از یکدیگر تفکیک شوند و خوانایی طراحی افزایش پیدا کند.

به‌طور معمول می‌توان از سه نوع وزن خط استفاده کرد:

• خط ضخیم برای نمایش فرم کلی و خطوط خارجی کفش
• خط متوسط برای نمایش قطعات اصلی رویه، زیره و پاشنه
• خط نازک برای نمایش دوخت‌ها، بافت‌ها، سوراخ‌ها و جزئیات کوچک

این روش باعث می‌شود حتی بدون استفاده از رنگ نیز ساختار کفش کاملاً قابل درک باشد.

برای ترسیم خطوط صاف و دقیق، استفاده از ابزارهایی مانند خط‌کش، پیستوله (French Curve) و روان‌نویس‌های با ضخامت‌های مختلف می‌تواند کیفیت نقشه فنی را به شکل قابل توجهی افزایش دهد.

نکات طراحی برای تولید در مدل‌های مختلف کفش

اگرچه اصول طراحی مسطح در همه کفش‌ها یکسان است، اما هر گروه از کفش‌ها جزئیات فنی مخصوص به خود را دارند که هنگام آماده‌سازی برای تولید باید به آن‌ها توجه شود.

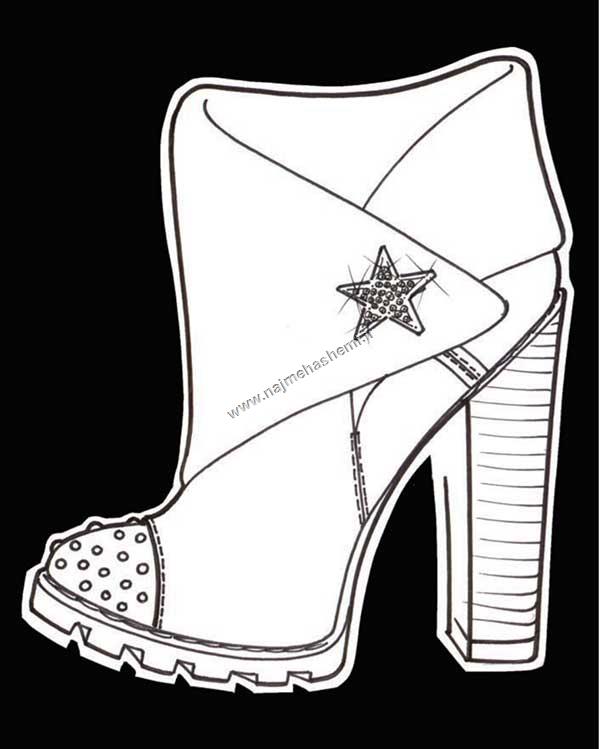

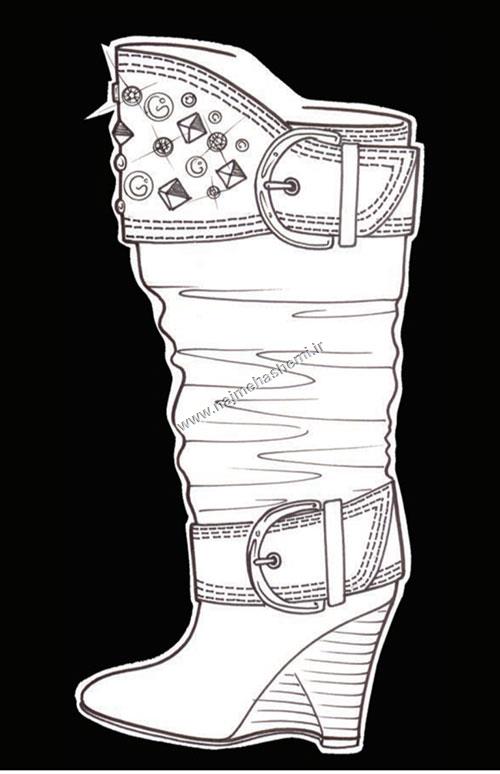

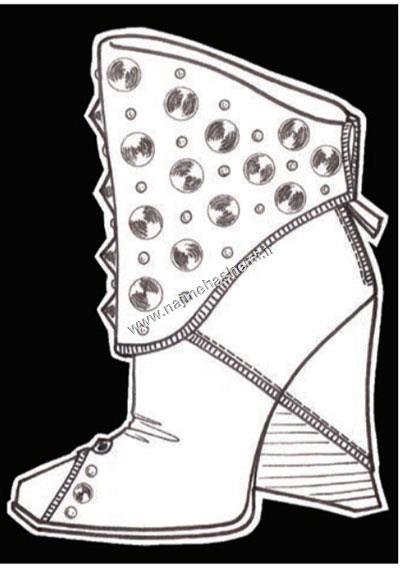

نیم‌بوت و بوت

در طراحی نیم‌بوت و بوت، نمایش صحیح حجم ساق، فرم پنجه و ضخامت زیره اهمیت زیادی دارد. همچنین لازم است تمام خطوط دوخت، محل اتصال قطعات و جزئیات ساخت به‌صورت کاملاً مستقیم و دقیق ترسیم شوند تا الگوساز بتواند ساختار کفش را بدون ابهام درک کند.

اگر بوت دارای زیپ، بند، سگک یا قطعات تزئینی باشد، محل دقیق قرارگیری آن‌ها نیز باید در طراحی مشخص شود.

کفش‌های مجلسی

در طراحی کفش‌ مجلسی معمولاً ظرافت اهمیت بیشتری دارد. بنابراین علاوه بر فرم کلی کفش، لازم است جزئیاتی مانند محل قرارگیری نگین، کریستال، مروارید، سگک یا سایر یراق‌آلات نیز با دقت نمایش داده شوند.

اگر از متریال‌های خاص مانند ساتن، مخمل یا چرم متالیک استفاده می‌شود، بهتر است نوع متریال در کنار طراحی یادداشت شود تا در مرحله نمونه‌سازی برداشت اشتباهی ایجاد نشود.

کفش‌های اسپرت

در طراحی کفش‌های اسپرت، تعداد پنل‌ها، برش‌ها و خطوط دوخت معمولاً بیشتر از سایر مدل‌هاست. به همین دلیل نمایش دقیق مرز هر قطعه، محل دوخت‌ها، ضخامت زیره، قطعات تقویتی و حتی نوع مش یا پارچه رویه اهمیت زیادی پیدا می‌کند.

هرچه اطلاعات طراحی کامل‌تر باشد، روند الگوسازی و نمونه‌سازی سریع‌تر و دقیق‌تر انجام خواهد شد.

نمونه‌سازی (Prototype)؛ اولین قدم قبل از تولید انبوه

پس از تکمیل طراحی، معمولاً یک نمونه اولیه (Prototype) از کفش ساخته می‌شود. این مرحله فرصت ارزشمندی است تا قبل از تولید انبوه، تمام ایرادهای احتمالی طراحی بررسی و اصلاح شوند.

در نمونه‌سازی معمولاً موارد زیر ارزیابی می‌شوند:

• تناسب فرم کفش با قالب
• راحتی و ارگونومی
• عملکرد پاشنه و زیره
• کیفیت دوخت و مونتاژ
• محل قرارگیری یراق‌آلات و تزئینات
• انتخاب صحیح متریال
• ظاهر نهایی محصول

گاهی تنها با ساخت یک نمونه اولیه، ایرادهایی مشخص می‌شوند که در طراحی دوبعدی قابل تشخیص نبودند. به همین دلیل تقریباً تمام برندهای حرفه‌ای، پیش از ورود به تولید انبوه، چندین مرحله نمونه‌سازی و اصلاح انجام می‌دهند.

جمع‌بندی

طراحی برای تولید، پلی میان خلاقیت و صنعت است. یک طراح حرفه‌ای تنها به زیبایی طرح فکر نمی‌کند، بلکه از همان ابتدا محدودیت‌های تولید، انتخاب متریال، روش ساخت و تجربه نهایی مصرف‌کننده را نیز در نظر می‌گیرد.

هرچه طراحی مسطح شما دقیق‌تر، خواناتر و کامل‌تر باشد، ارتباط میان طراح، الگوساز و کارخانه نیز بهتر خواهد بود و محصول نهایی با کیفیت بالاتری تولید می‌شود.
